環形孔板的基本原理和標準孔板基本相同，但結構相差甚遠。環形孔板本身自帶一段測量管，在測量管中部固定一塊同軸的圓板，圓板由支撐架固定在管道上，適用于各種流體介質（氣體、蒸汽、液體）的測量，例如飽和蒸汽、過熱蒸汽、壓縮空氣、各種煤氣、廢氣、冷卻水、重油、渣油、燃料油、冷凝液、各種化工溶液等。環形孔板具有標準孔板結構簡單、牢固、安裝使用方便的特點，同時無需長的直管道，具有在惡劣的管道條件下工作的優點。

工作原理:

環形孔板依據的基本原理同標準孔板一樣，適用于流體連續性方程和伯努力方程，所不同的是流體進入測量管段后，最小流通截面不一樣，標準孔板最小流通截面是圓形，環形孔板最小流通截面是環形，把環形流通面等效成圓形流通截面，等效孔徑為d，等效孔徑比β=d/D,基本方程是：

Qm=0.12643

Qm：流經測量管的流體流量（㎏/h）

ε：流束膨脹系數，對不可壓縮流體ε=1

D：測量管內徑（mm）

C：流出系數

ρ：流體在工作狀態下的密度（㎏/m³）

ΔP：壓力差（kPa）

節流裝置適用范圍及有關技術指標:

節流件名稱			適用管道（DN mm）	適用直徑比B（d/D）	應用特點	流出系數不確定度Ec%	設計標準
角接取壓標準孔板		環室式	50－500 50－500	0.2－0.75 0.2－0.75	適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量	0.6－0.75%	ISO5167 GB/T2624－93
		夾緊環式	50－500	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
		斜鉆孔式	450－1000（3000）	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
法蘭取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
徑距取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
角接取壓標準噴嘴（ISA1932噴嘴）			50－500	0.3－0.8	壓損小，壽命長，尤其適用于蒸汽流量測量	0.8－1.2%	ISO5167 GB/T2624－93
長徑噴嘴			50－630	0.2－0.8	壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量	2.0%	ISO5167 GB/T2624－93
經典文丘利管	機械加工式		100－800	0.2－0.8	壓力損失小，所需直管段小于孔板、噴嘴	1.0%	ISO5167 GB/T2624－93
經典文丘利管	粗焊鐵板式		200－1200（2000）	0.4－0.7	壓力損失小，所需直管段小于孔板、噴嘴	1.5%	ISO5167 GB/T2624－93
文丘利噴嘴			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圓孔板			25－150	0.245－0.6	適用于低雷諾數	2.0－2.5%	DIN BS
錐形入口孔板			25－250	0.1－0.316	同上	2.0%	BS
圓缺孔板			50－1500	0.32－0.8	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1.5%	DIN
偏心孔板			100－1000	0.46－0.84	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1－2%	ASME
小孔板			12.5－40	0.2－0.75	適用于小管道流量測量	0.75%	ASME
透鏡式孔板			12.5－150	0.2－0.75	適用于高壓常溫小管道流量測量	0.6－0.75%	ISO5167ASME
端頭孔板			大于等于15	0.2－0.62		1.5－2.0%
雙重孔板			25－400	0.2－0.8	適用于大流量測量
限流孔板

產品選型說明:

選型規格

說明

環形孔板

XMYB-HXKB

連接方式

法蘭連接

直接焊接

0040

管道材質

碳鋼

公稱壓力

0.25MPa

0.6MPa

1MPa

……

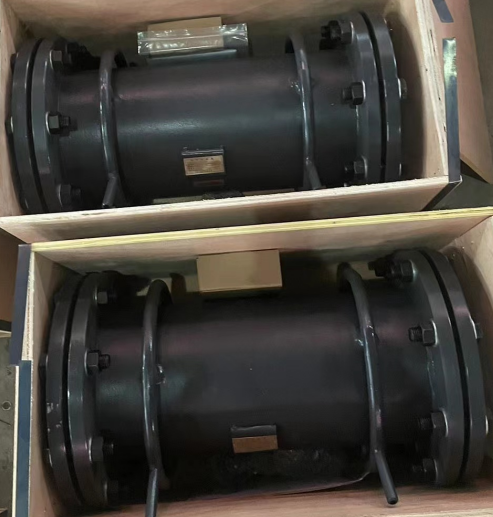

環形孔板實物圖：
